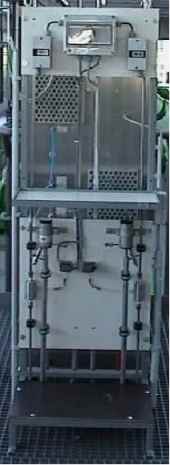

A S   L I Q U I D P R E T R E   2 6 0 0

Das Cross-Flow-Filtersystem dient zur Abtrennung von Partikeln mit einem Durchmesser ab 100 µm. Die Verwendung sieht vor, daß die sehr geringen Mengen an Partikeln zum Schutz des Analysators vor Blockaden und Stillstandzeiten abgetrennt werden. Um eine autarke Arbeitsweise des Meßsystems zu gewährleisten werden in einstellbaren Zeittakten über die 3/2-Wegeventile die Edelstahlfilter mit Preßluft vom Filtrat befreit. Die Druckluftrückspülung wird für einen einstellbaren Zeitraum von 1...5 Sekunden aktiviert. Alle wasserführenden Teile sind in Edelstahl oder PTFE ausgelegt. Die Probenzuführung erfolgt über d 12 mm Edelstahlleitungen, die Probenrückführung über d 22 mm Edelstahlleitungen.

Die Montageplatten sind aus 12 mm TRESPA Material. Der Filterrahmen besteht aus 30 mm Vierkantrohr in Edelstahl oder pulverbeschichtetem Stahl.
Die Probe wird mit Druck über eine d = 12 mm Edelstahlleitung dem Cross-Flow-Probenfilter zugeführt. Der Probenfilter ist vertikal montiert. Die gefilterte Probe wird durch die Filterkerze seitlich heraus gepreßt. Der hierfür benötigte Staudruck wird durch die Rohrlänge am Filtergehäuseausgang bestimmt. Das d = 12 mm Edel-stahlrohr wird atmosphärisch offen in das d = 22 mm Rückführungsrohr eingehängt. Das filtrierte Probenwasser wird über ein d=6 mm PTFE-Rohr und einem 3/2-Wegeventil in ein Edelstahl-Überlaufgefäß geleitet. Der Probeneintritt erfolgt seitlich am Bodenbereich des Überlaufgefäßes. Die Probe wird verwirbelt und kommt nicht zum Stillstand, um evtl. noch vorhandene Schwebepartikel durch den Überlauf zu entfernen.

Durch die hohe Strömungsgeschwindigkeit wirkt der Filter selbstreinigend. Sollte sich dennoch Filtrat an der Filterkerze festsetzen, so kann man über das 3/2-Wegeventil gepulste Druckluft zur Rückspülung aufschalten.

T E C H N I S C H E   D A T E N

	Abmessungen : BHT = 600/1800~2300/600 (mm)
	Gewicht: 80 Kg
	Druckluftversorgung : max. 5bar( Öl- und partikelfrei)
	Eingangsdruck : max. 10 bar ( Probendruck )
	Durchfluß : ca. 5 bis 10 l/min.
	Filtermaterial : Edelstahl ( Gewebe )
	Filtergehäuse : Edelstahl
	Filtrationsgröße : 100 µm
	Spannungsversorgung: 230 V / 50 Hz
	Verschraubungen : Edelstahl und PTFE
