AS ED Anlage |
|
 |
|
 |
|
|
|

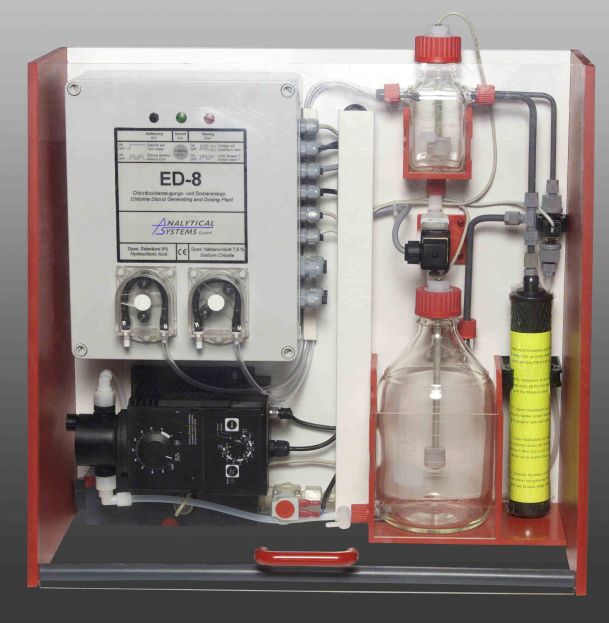

Chlordioxiderzeugungs- und Dosieranlage AS-ED 8-20
Vollautomatische Chlordioxidherstellung nach dem Säure-Chlorit-
Verfahren für die kontinuirliche Wasserdesinfektion.
|
|
|
|
|
In der AS-ED 8-20 Anlage wird Chlordioxid als wässrige Lösung mit gleichbleibender Konzentration erzeugt. Zwei Schlauchpumpen saugen die Ausgangschemikalien, Natriumchloritlösung (NaClO2 7,5%) und Salzsäure (HCI 9%), zu gleichen Teilen aus den Chemikalien behältern und fördern sie in den Reaktionsbehälter. Die Füllstände im Reaktor werden erfasst. Sollte eine der beiden Schlauchpumpen nicht innerhalb einer fest in der SPS hinterlegten Überwachungszeit den Füllstand erreicht haben, geht die Anlage in Störung Nach ca. 12 Minuten Reaktionszeit entsteht im Reaktor eine konzentrierte Lösung mit 20g/l Chlordioxid. Diese wird mit Verdünnungswasser aus dem Reaktor gespült. Die Lösung wird auf < 3g/l im Vorratsbehälter mit dem zugeführten Betriebswasser verdünnt und mittels der Dosierpumpe und einem Durchflussmesser mengenproportional dem Betriebswasser zugeimpft. Ist der Vorlagebehälter zur Hälfte geleert, wird automatisch eine neue Chlordioxidlösung im Reaktor angesetzt und anschließend mit Verdünnungswasser dem Vorratsbehälter zugeführt. In der Vorlage stehen nach einem neuen Ansatz ca. 2 Liter Chlordioxid (<3g/l) zur Verfügung. Bei 4 Produktionszyklen pro Stunde können min. 8g ClO2 erzeugt werden. Über eine integrierte Dosierpumpe wird aus der Vorlage die ClO2-Lösung in die Betriebswasser- oder Trinkwasserleitung dosiert. Die Dosierung erfolgt über eine integrierte Impfstelle und wird mengenproportional über den standardmäßig eingebauten Turbinenzähler gesteuert. Die Dosiermenge (Konzentration) ist über die Hublänge und/oder –frequenz variabel einstellbar.
|
|
|
|
|
Bei Trinkwasser ist darauf zu achten, dass an der Entnahmestelle die Konzentration an ClO2 nicht höher als 0,2 mg/l und nicht niedriger als 0,05mg/l ist und an der Impfstelle max. 0,4 mg/l (gemäß TVO).
|
|
|
|
|
Zur Erzeugung werden verwendet:
|
|
|
|
|
 |
CDD A -Spez. Salzsäure 9,0%ig, gem. EN 939
|
|
|
CDD B -Natriumchlorit 7,5%, gem. EN 938
|
|
|
|
|
|
Mit jeweils 30 kg der einzelnen Reagenzien lassen sich bis zu 3.000.000 Liter Wasser - gemäß
der TVO 2001 – entkeimen! (Bei Dosierung von 0,4mg//l) ClO2
|
|
|
|
|
T E C H N I S C H E D A T E N :
|
|
Dosiermenge: max. 8g ClO2/h
|
|
|
Hubfrequenz: max. 7200 Hübe/h
|
|
|
Betriebsdruck: max. 10 bar
|
|
|
Betriebstemperatur: max. 40°C
|
|
|
Elektr. Anschluss: 230 V, 50/60 Hz
|
|
|
Schutzart: IP 64
|
|
|
Maße: ca. 635x845x300mm (BxHxT)
|
|
|
|
|
|
|
|
|
|
|

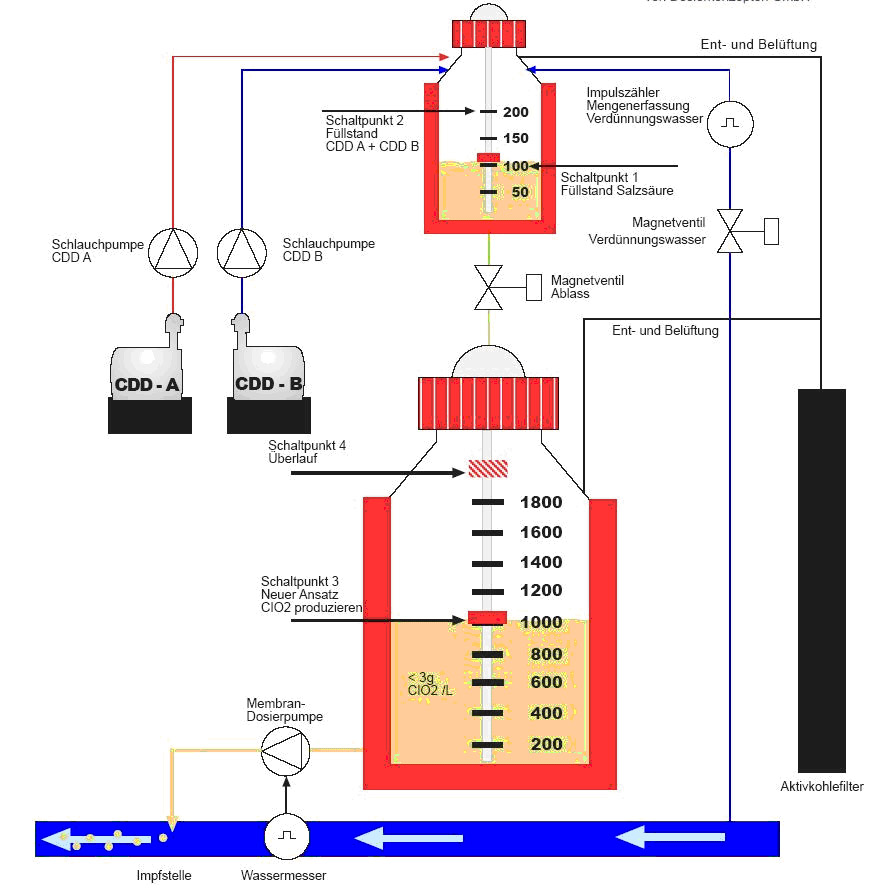

Sobald der Schaltpunkt 3 (CIO2 produzieren) unterschritten ist, wird die Schlauchpumpe"CDD A" verzögert (10 Sekunden) eingeschaltet. Nach ca.100ml wird Schaltpunkt 1 im Reaktor erreicht und die Schlauchpumpe CDD B eingeschaltet. Nach Erreichen des Schaltpunktes 2 im Reaktor schaltet die Schlauchpumpe CDD B ab. Beide Füllvorgänge sind zeitüberwacht. Werden die Füllstände innerhalb voreingestellter Mindestzeiten nicht erreicht, erfolgt eine Alarmmeldung. Danach läuft eine ca. 12-minütige Reaktionszeit ab. Nach Ablauf dieser Zeit wird das Ablassmagnetventil geöffnet. Der Reaktorinhalt wird in die Vorlage entleert und anschließend mit Verdünnungswasser gespült. Das Verdünnungswasser wird mengenproportional (Erfassung über den Impulszähler Verdünnungswasser) über den Reaktor der Vorlage zugeführt. Nachdem die vorgegebene Menge Verdünnungswasser erreicht ist, bleibt das Ablassmagnetventil für 30 sec geöffnet, um eine restlose Entleerung des Rektors zu gewährleisten. Im Vorlagebehälter steht nun eine Chlordioxid-Lösung mit einer Konzentration von <3g/CIO2 pro Liter zur Verfügung.
|
|
|
 |
|
 |
